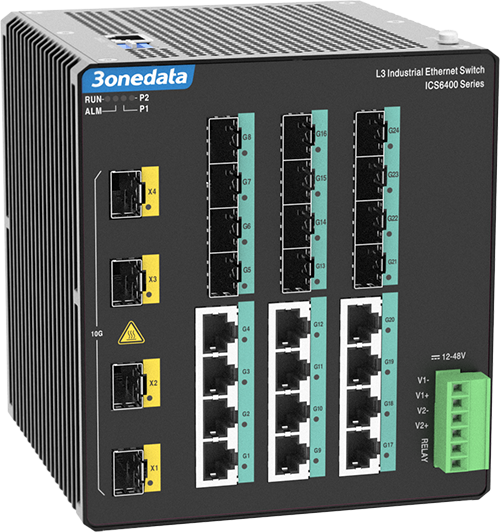

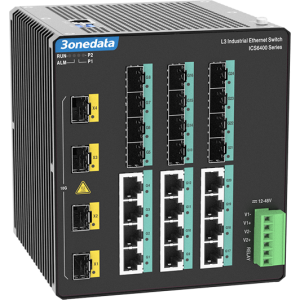

Switch công nghiệp quản lý Layer 3 với 12 cổng Gigabit Ethernet + 4 cổng 10Gb SFP + 12 cổng Gigabit SFP 3Onedata ICS6400-12GT12GS4XS
ICS6400-12GT12GS4XS là thiết bị chuyển mạch Ethernet công nghiệp 28 cổng Gigabit/10 Gigabit lớp 3. Sản phảm cung cấp các khe cắm 10Gigabit SFP+, khe cắm Gigabit SFP và cổng đồng Gigabit. ICS6400-12GT12GS4XS sử dụng DIN-Rail, gắn tường với số lượng cổng giao diện dồi dào, băng thông kết hợp Gigabit/10Gigabit và khả năng truyền lượng lớn video, thoại và dữ liệu với hiệu suất cao và tốc độ cao đáp ứng các yêu cầu ứng dụng của mạng công nghiệp quy mô lớn.
Hệ thống quản lý mạng hỗ trợ các giao thức mạng và tiêu chuẩn ngành khác nhau, chẳng hạn như định tuyến tĩnh, RIP, OSPF, ARP, VRRP, NAT, IGMP, PIM-SM, PIM-DM, STP/RSTP/MSTP, ERPS, 802.1Q VLAN, QoS , LLDP, IGMP Snooping, DHCP-Server/Snooping/Relay, port trunking, port mirroring, v.v. Nó cũng sở hữu đầy đủ các chức năng quản lý, hỗ trợ cấu hình cổng, thống kê cổng, chẩn đoán mạng, cấu hình nhanh, nâng cấp trực tuyến, v.v.; Có thể hỗ trợ CLI, WEB, Telnet, SNMP, SSH và các phương thức truy cập khác. Hệ thống quản lý mạng có thể mang lại cho bạn trải nghiệm người dùng tuyệt vời thông qua thiết kế giao diện thân thiện và hoạt động dễ dàng và thuận tiện.
Công tắc DIP có thể khôi phục mặc định ban đầu của thiết bị. Khi cổng bị lỗi liên kết, đèn báo ALARM sẽ sáng và gửi cảnh báo, trong khi đó, thiết bị cảnh báo được kết nối với rơle sẽ gửi cảnh báo để khắc phục sự cố hiện trường nhanh chóng. Nguồn điện đầu vào của thiết bị có hai đầu vào, có thể đảm bảo hoạt động bình thường của thiết bị khi một nguồn điện bị lỗi. Phần cứng áp dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong lưới điện thông minh, vận chuyển đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, sản xuất thông minh và các lĩnh vực công nghiệp khác.
Tính năng
- Hỗ trợ 12 cổng đồng Gigabit + 12 khe cắm Gigabit SFP + 4 khe cắm 10Gigabit SFP+
- Công nghệ SW-Ring, hỗ trợ single ring, coupling ring, chain ring, Dual-homing ring, thời gian phục hồi tự động khi lỗi mạng <20ms
- Băng thông 10 Gigabit có thể cung cấp hiệu suất và tốc độ cao để truyền một lượng lớn video, thoại và dữ liệu
- Hỗ trợ nguồn kép, điện áp đầu vào: 12~48VDC
- Hỗ trợ dải nhiệt độ hoạt động rộng -40～65℃
Thông số kỹ thuật
| Standard & Protocol |
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX
IEEE 802.3ab for 1000Base-T
IEEE 802.3z for 1000Base-X
IEEE802.3ae for 10GBase-X SFP+
IEEE 802.3x for Flow Control
IEEE 802.1D for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1Q for VLAN
IEEE802.1p for CoS
IEEE 802.1X for port access control
IEEE 802.1AB for LLDP
ITU-T G.8032 for ERPS
|
| Management |
SNMP v1/v2c/v3 Centralized Management of Equipment, RMON, Port Mirroring, QoS, LLDP, DHCP Server, DHCP Relay, File Management, Port Statistics, Log Information, Syslog Server, Static ARP |
| Security |
Classification of User Permissions, NAT, Alarm Configuration, Storm Suppression, SSHD Configuration, Telnet Configuration, Loop Detection, Link Flapping Protection, HCP Snooping |
| Switch Function |
802.1Q VLAN, Port Trunking, Bandwidth Management, Flow Control, Port Isolation |
| Unicast / Multicast |
Static Multicast, IGMP-Snooping, PIM-DM, PIM-SM |
| Redundancy Technology |
Ring, STP/RSTP/MSTP, ERPS |
| Troubleshooting |
Ping, Traceroute, Port Loopback, SFP Digital Diagnosis |
| Routing Technique |
VRRP, RIP, OSPF, Multicast routing |
| Time Management |
NTP |
| Interface |
Gigabit copper port: 10/100/1000Base-T(X) self-adaptive RJ45, automatic flow control, support full/half duplex mode, MDI/MDI-X self-adaption
Gigabit SFP: 100/1000Base-X self-adaptive SFP slot
10Gigabit SFP+: 1000/10GBase-X self-adaptive SFP+ slot
Console port: CLI command line management port(RS-232), RJ45
Alarm port: 6-PIN 5.08mm pitch terminal blocks(relay occupies 2 pins), support 1 relay alarm output
|
| LED Indicator |
Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator |
| Switch Property |
Transmission mode: store and forward
MAC address: 16K
Packet buffer size: 12Mbit
Backplane bandwidth: 128G
Switch time delay: <10μs
|
| Power Supply |
12~48VDC, 6-pin 5.08mm pitch terminal blocks.
The power supply occupies 4 pins and supports dual power supply redundancy and anti-reverse connection.
|
| Power Consumption |
No-load: 15.4W@24VDC
Full-load: 30W@24VDC
|
| Environmental Limit |
Operating temperature range: -40~65℃
Storage temperature range: -40~85℃
Relative humidity: 5%～95% (no condensation) |
| Physical Characteristic |
Housing: IP30 protection, metal
Installation: DIN-Rail mounting
Dimension (W x H x D): 137.4mm×150mm×135mm
Weight: 2kg |
| Industrial Standard |
IEC 61000-4-2 (ESD, electrostatic discharge), Level 3
IEC 61000-4-4 (EFT, electrical fast transient pulses), Level 3
IEC 61000-4-5 (Surge), Level 3
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6
|
