Giới thiệu

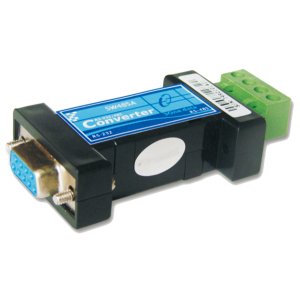

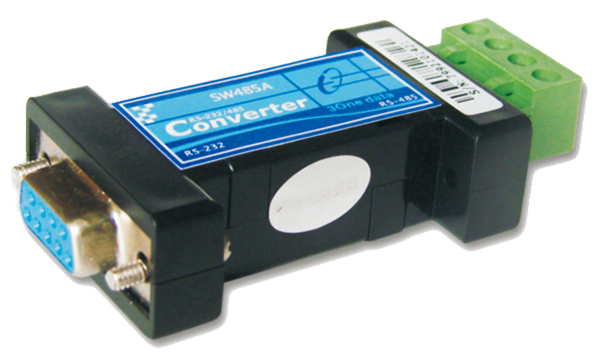

SW485A là bộ chuyển đổi giao diện RS-485 sang RS-232 cấp công nghiệp với độ nhạy cao, có thể thực hiện chuyển đổi dữ liệu hai chiều giữa cổng nối tiếp RS-232 và RS-485 và không cần nguồn điện bên ngoài. Nó cung cấp một cổng nối tiếp RS-232 và RS-485 được trang bị tính năng bảo vệ chống sét lan truyền 600W và bảo vệ tĩnh điện 15kV, có thể ngăn thiết bị bị hư hỏng một cách hiệu quả.
Cổng RS-232 của SW485A sử dụng giao diện DB9 dạng lỗ, có thể kết nối trực tiếp với PC và lấy nguồn từ cổng nối tiếp PC thông qua đường tín hiệu TXD, RTS và DTR. SW485A có thể thu đủ năng lượng từ các tín hiệu dữ liệu/bắt tay đó bất kể tín hiệu ở mức cao hay thấp.
Thiết kế của SW485A hoàn toàn tuân thủ các yêu cầu của tiêu chuẩn công nghiệp. Nó nhận được độ nhạy cao nhất trong số các loại của nó, đặc biệt phù hợp với hệ thống công nghiệp với yêu cầu về tốc độ thu thập nhanh và lượng dữ liệu lớn.
Đặc trưng
- Hỗ trợ chuyển đổi dữ liệu hai chiều giữa 1 cổng RS-232 và 1 cổng RS-485
- Cổng serial có độ nhạy cao khi nhận
- Công nghệ cổng nguồn độc đáo, không cần nguồn điện bên ngoài
- Tiêu thụ điện năng thấp, tương đương với điốt phát sáng thông thường trong hoạt động tĩnh, có thể thực sự được gọi là thụ động
- Tự động phát hiện tốc độ tín hiệu cổng nối tiếp, chuyển tiếp tự động không chậm trễ
- Cổng nối tiếp cung cấp bảo vệ tăng áp 600W và bảo vệ tĩnh điện 15kV
- Nhiệt độ hoạt động: -40 ~ 80℃
Thông số kỹ thuật
| Serial Port |
Standard: EIA RS-232C, RS-485
Serial port quantity: 1 RS-232 serial port, 1 RS-485 serial port
RS-232 signal: TXD, RXD, GND
RS-485 signal: D+, D-, GND
Interface type: RS-232 serial port, adopts DB9, Female；
RS-485 serial port, adopts 4-pin 5.08mm pitch terminal blocks
Transmission distance: RS-232 serial port, 15m；
RS-485 serial port, 1200m
Direction control: RS-485 adopts automatic data flow control technology which can detect and control data transmission direction automatically
Load capacity: RS-485 supports 32-point polling environment (128-point could be customized)
Interface protection: 600W surge protection, 15kV electrostatic protection |
| Power Requirement |
No power supply；
Obtain power from TXD, RTS, DTR signals of RS-232 serial port |
| Power Consumption |
Static power consumption: ≤10mA
Dynamic power consumption(mean): ≤40mA |
| Environmental Limit |
Operating temperature: -40~80℃
Storage temperature: -40~85℃
Relative humidity: 5%～95%(no condensation) |
| Physical Characteristic |
Housing: plastic
Dimension (W x H x D): 71mm×33mm×16.5mm
Weight: 30g |
