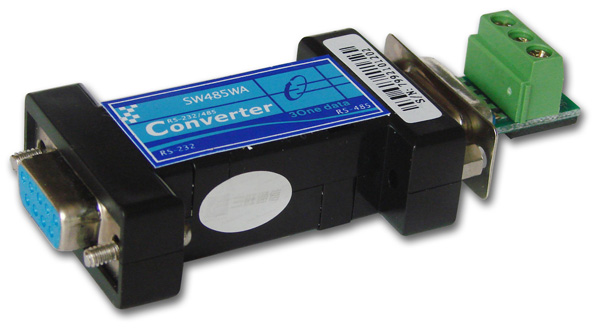

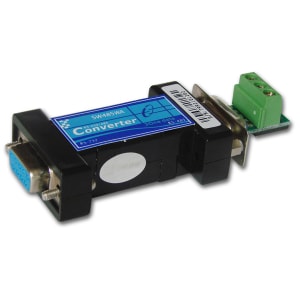

SW485WA Bộ chuyển đổi Serial 1 cổng RS-232 sang 1 cổng RS-485 với Photoelectric Isolation

SKU:

SW485WA

  • Hỗ trợ chuyển đổi dữ liệu hai chiều giữa 1 cổng nối tiếp RS-232 và 1 cổng nối tiếp RS-485
  • Hỗ trợ cách ly quang điện 1500V
  • Công nghệ cổng nguồn độc đáo, không cần nguồn điện bên ngoài
  • Tốc độ lên tới 38400bps, hỗ trợ 128 nút
  • Tự động phát hiện tốc độ tín hiệu cổng nối tiếp, chuyển tiếp tự động không chậm trễ
  • Nhiệt độ hoạt động: -40~80℃
  • Kích thước nhỏ gọn, lắp đặt dễ dàng

Giới thiệu

SW485WA là bộ chuyển đổi giao diện RS-232 sang RS-485 cấp công nghiệp, có thể thực hiện chuyển đổi dữ liệu hai chiều giữa cổng nối tiếp RS-232 và RS-485, đồng thời có chức năng Photoelectric Isolation 1500V mà không cần nguồn điện bên ngoài. Nó cung cấp một cổng nối tiếp RS-232 và một cổng nối tiếp RS-485 được trang bị tính năng chống sét lan truyền 600W và bảo vệ tĩnh điện 15kV, có thể ngăn chặn thiết bị bị hư hỏng một cách hiệu quả.
Cổng RS-232 của SW485WA sử dụng giao diện DB9 dạng lỗ, có thể kết nối trực tiếp với PC và lấy nguồn từ cổng nối tiếp của PC thông qua các đường tín hiệu TXD, RTS và DTR. Có thể thực hiện chuyển đổi hai chiều RS-232/485, mặc dù nó chỉ được cung cấp bởi tín hiệu TXD. Bất kể tín hiệu cao hay thấp, SW485WA đều có thể thu đủ năng lượng từ các tín hiệu bắt tay/dữ liệu đó.
Thiết kế của SW485WA tuân thủ các yêu cầu chuẩn công nghiệp. Nó có thể được sử dụng rộng rãi trong hệ thống điện, điều khiển tự động hóa công nghiệp và hệ thống sạc thẻ IC.

Đặc trưng

  • Hỗ trợ chuyển đổi dữ liệu hai chiều giữa 1 cổng nối tiếp RS-232 và 1 cổng nối tiếp RS-485
  • Hỗ trợ cách ly quang điện 1500V
  • Công nghệ cổng nguồn độc đáo, không cần nguồn điện bên ngoài
  • Tốc độ lên tới 38400bps, hỗ trợ 128 nút
  • Tự động phát hiện tốc độ tín hiệu cổng nối tiếp, chuyển tiếp tự động không chậm trễ
  • Nhiệt độ hoạt động: -40~80℃
  • Kích thước nhỏ gọn, lắp đặt dễ dàng

Thông số kỹ thuật

Serial Port Standard: EIA RS-232C, RS-485
Serial port quantity: 1 RS-232 serial port, 1 RS-485 serial port
RS-232 signal: TXD, RXD, GND
RS-485 signal: D+, D-, GND
Interface type: RS-232 serial port, adopts DB9, Female
RS-485 serial port, adopt 3-pin terminal blocks
Transmission distance: RS-232 serial port, 15m
RS-485 serial port, 1200m
Direction control: RS-485 adopts automatic data flow control technology which can detect and control data transmission direction automatically
Load capacity: RS-485 supports 128-point polling environment
Interface protection: 600W surge protection, 15kV electrostatic protection
Photoelectric isolation1500V
Power Requirement No need for external power supply
Device obtains power from TXD, RTS, DTR signals of RS-232 serial port
Power Consumption Static power consumption: ≤20mA
Dynamic power consumption(mean): ≤50mA
Environmental Limit Operating temperature: -40~80
Storage temperature: -40~85
Relative humidity: 5%95%(no condensation)
Physical Characteristic Housing: plastic
Dimension (W x H x D): 82mm×33mm×16.5mm
Weight: 50g
