IES618-2F-4D(RS-232)
Nội dung bài viết [hide]
IES618-2F-4D(RS-232) là bộ chuyển mạch Ethernet công nghiệp có quản lý layer 2 với 6 cổng Ethernet 100M, 2 cổng quang 100M, 4 cổng RS232, nguồn12~48VDC dual.
IES618-2F-4D(RS-232) có Hệ thống quản lý mạng hỗ trợ nhiều giao thức mạng và tiêu chuẩn công nghiệp khác nhau, chẳng hạn như STP / RSTP, 802.1Q VLAN, QoS, IGMP Static Multicast, Port Trunking, Port Mirroring, v.v. Nó cũng sở hữu các chức năng quản lý hoàn chỉnh, bao gồm Cấu hình cổng, Thống kê cổng, Truy cập Kiểm soát, Chẩn đoán mạng, Cấu hình nhanh, Nâng cấp trực tuyến, v.v. Mỗi cổng nối tiếp hỗ trợ 4 kết nối phiên TCP hoặc UDP, Máy chủ TCP và các chế độ hoạt động cổng nối tiếp khác. Hơn nữa, nó hỗ trợ CLI, WEB, Telnet, SNMP và các chế độ truy cập khác. Nó có thể cung cấp cho người dùng những trải nghiệm tốt thông qua thiết kế thân thiện của giao diện hệ thống quản lý mạng, hoạt động đơn giản và thuận tiện.
IES618-2F-4D(RS-232) có Công tắc DIP có thể khôi phục ngay lập tức các giá trị mặc định của nhà sản xuất và nâng cấp sản phẩm. Khi nguồn điện hoặc cổng xảy ra sự cố liên kết, đèn báo ALARM sẽ sáng và gửi cảnh báo, trong khi đó, thiết bị cảnh báo được kết nối với rơ le sẽ gửi cảnh báo để xử lý sự cố hiện trường nhanh chóng. Phần cứng sử dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường cảnh công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong lưới điện thông minh, vận chuyển đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, sản xuất thông minh và các lĩnh vực công nghiệp khác.
| Standard & Protocol | IEEE 802.3 for 10Base-TIEEE 802.3u for 100Base-TX and 100Base-FX IEEE 802.3x for Flow Control IEEE 802.1D-2004 for Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol IEEE 802.1Q for VLAN IEEE 802.1p for CoS |
|||||||||||||||||||||
| Management | Console/Telnet/WEB Management, SNMP v1/v2c Centralized Management of Equipment, Port Mirroring, QoS, File Management, Port Statistics | |||||||||||||||||||||
| Security | Classification of User Permissions, Relay Alarm (Port Alarm and Power Supply Alarm) | |||||||||||||||||||||
| Switch Function | 802.1Q Vlan, Static Port Aggregation, Bandwidth Management, Flow Control | |||||||||||||||||||||
| Unicast / Multicast | Static Multicast | |||||||||||||||||||||
| Redundancy Protocol | SW-Ring, STP/RSTP | |||||||||||||||||||||
| Serial Device Server Function | 4 serial device servers, each one supports 4 TCP or UDP session connections; multiple operating modes: TCP Server, TCP Client, UDP, TCP auto, Realcom, advanced TCP Server and advanced UDP | |||||||||||||||||||||
| Interface | Copper port: 10/100Base-T(X)RJ45, Automatic Flow Control, Full/half Duplex Mode self-adaption, MDI/MDI-X AutotunningFiber port: 100Base-FX Console port: CLI command line management port (RS-232), RJ45 Alarm port: 2-pin 7.62mm pitch terminal blocks, support 1 relay alarm output, current carrying capacity 1A@24VDC or 0.5A@120VAC |
|||||||||||||||||||||
| Serial Port | RS-232 signal: TXD, RXD, RTS, CTS, DTR, DSR, GNDRS-422 signal: T+, T-, R+, R-, GND RS-485 signal: D+, D-, GND Check bit: None, Even, Odd, Space, Mark Data bit: 5bit, 6bit, 7bit, 8bit Baud rate: 300-115200bps Interface type: DB9 male of RS-232 5-pin terminal blocks of RS-485/422 Load capacity: RS-485/422 supports 32 nodes polling environment (customizable 128 points) Directional control: RS-485 adopts automatic data flow control technology RS-232 interface protection: electrostatic protection 15kV RS-485/422 interface protection: isolation voltage 2kV, electrostatic protection 15kV |
|||||||||||||||||||||
| LED Indicator | Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator | |||||||||||||||||||||
| Switch Property | Transmission mode: store and forwardMAC address: 2K Packet buffer size: 1Mbit Backplane bandwidth: 2G Switch time delay: < 10μs |
|||||||||||||||||||||
| Power Requirement | 12~48VDC, 4-pin 7.62mm pitch terminal blocks, dual power supply redundancy, nonpolarity, reverse polarity protection support built-in 4.0A overcurrent protection |
|||||||||||||||||||||
| Power Consumption |
|
|||||||||||||||||||||
| Environmental Limit | Operating temperature range: -40~75℃Storage temperature range: -40~85℃ Relative humidity: 5%～95%（no condensation） |
|||||||||||||||||||||
| Physical Characteristic | Housing: IP40 protection, high-intensity corrugated metalInstallation: DIN-Rail or wall mounting Dimension (W x H x D): 70mm×160mm×130mm |
|||||||||||||||||||||
| Industrial Standard | EMI: FCC Part 15, CISPR (EN55022) class AEMS: IEC61000-4-2 (ESD), Level 4 IEC61000-4-3(RS), Level 3 IEC61000-4-4 (EFT), Level 4 IEC61000-4-5 (Surge), Level 4 IEC61000-4-6(CS), Level 3 IEC61000-4-8(PFM), Level 5 Shock: IEC 60068-2-27 Free fall: IEC 60068-2-32 Vibration: IES 60068-2-6 |

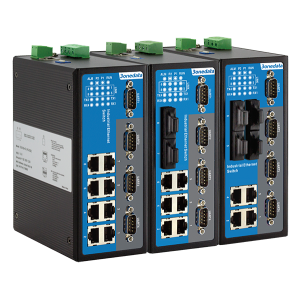

| Available Models | 100M Fiber Port | 100M Copper Port | RS-232 | RS-485 | Power Supply Range |
| IES618-4D(RS-232) | 0 | 8 | 4 | 0 | 12~48VDC dual power supply |
| IES618-2F-4D(RS-232) | 2 | 6 | 4 | 0 | |
| IES618-4F-4D(RS-232) | 4 | 4 | 4 | 0 | |
| IES618-4DI(RS-485) | 0 | 8 | 0 | 4 | |
| IES618-2F-4DI(RS-485) | 2 | 6 | 0 | 4 | |
| IES618-4F-4DI(RS-485) | 4 | 4 | 0 | 4 |
